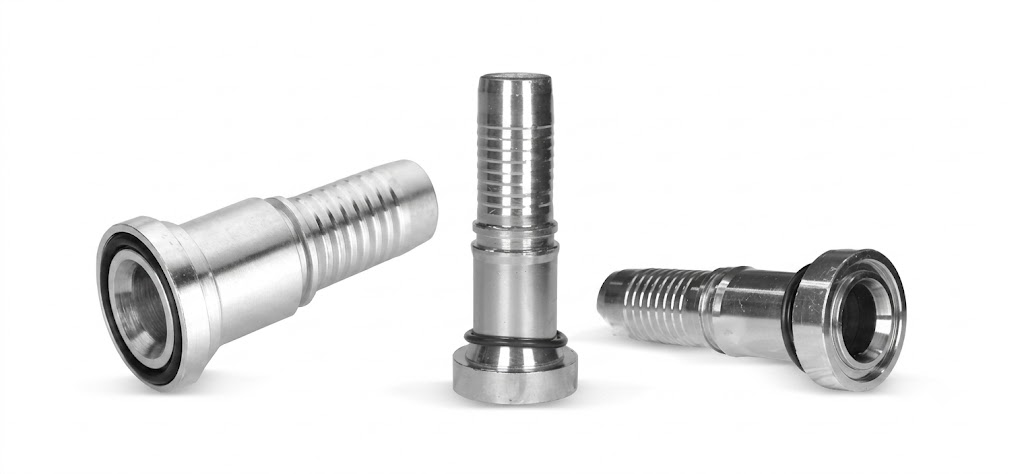

Os terminais flangeados SAE são conexões hidráulicas de alta performance projetadas para sistemas de alta pressão e severas condições de operação, eliminando a necessidade de roscas de grandes diâmetros. Eles seguem a norma automotiva internacional SAE J518 (equivalente à ISO 6162) e são amplamente utilizados em maquinários agrícolas, equipamentos de mineração e sistemas industriais robustos.

Tipos Principais de Conexões Flangeadas SAE

• SAE Código 61 : Projetado para pressões de trabalho de até 3.000 PSI, dependendo do tamanho da bitola.
• SAE Código 62 : Desenvolvido para aplicações de extrema pressão, suportando até 6.000 PSI.
• Flanges Caterpillar: Possuem uma espessura de cabeça de flange maior (geralmente 14,2 mm / 0.560″) em comparação com o Código 62 padrão, específicos para maquinários da marca.

Características Técnicas

• Vedação por O-Ring: A estanqueidade é feita através de um anel o-ring posicionado em uma ranhura na face da flange.
• Fixação por Flange bipartida ou sólida: Utiliza-se um kit de flanges (geralmente duas metades bipartidas) e quatro parafusos para pressionar a face do terminal contra a bomba ou bloco hidráulico.
• Geometrias Disponíveis: Fabricados em modelos retos, curvas de 45° e curvas de 90° para otimizar o layout das mangueiras.

Vantagens do Sistema Flangeado

• Fácil Manutenção: Permite montagem e desmontagem rápida em espaços reduzidos sem a necessidade de girar o tubo ou a mangueira.
• Resistência ao Torque: Distribuição uniforme da força de aperto através dos quatro parafusos, reduzindo o risco de espanamento de roscas.
• Alta Confiabilidade: Excelente absorção de vibrações e picos de pressão inerentes a circuitos hidráulicos pesados.

Podemos te ajudar a encontrar os terminais exatos ou fazer um orçamento, basta entrar em contato com nosso time técnico. Com certeza teremos a solução ideal para sua necessidade.
