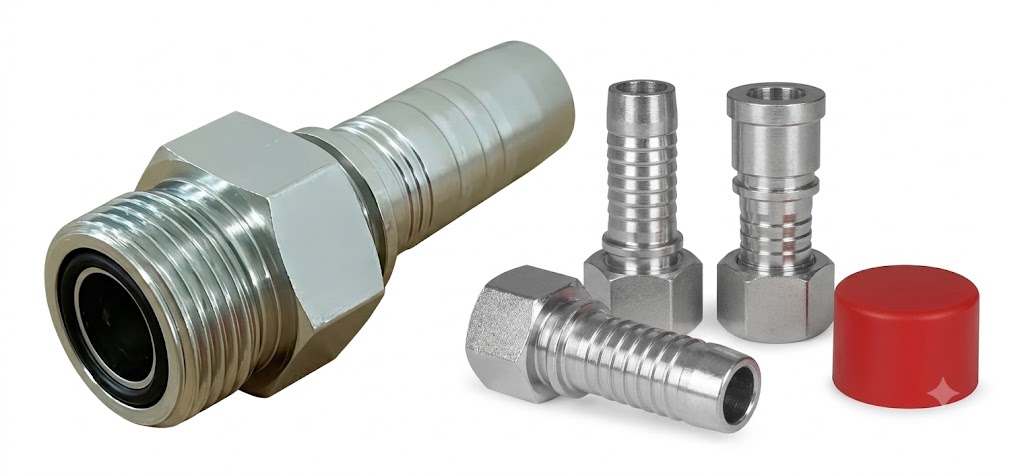

Os terminais prensados ORFS (O-Ring Face Seal, ou Vedação de Face Plana por O-Ring) são conexões de altíssima segurança utilizadas em mangueiras hidráulicas de alta e extrema pressão. Regidos pela norma SAE J1453, eles eliminam vazamentos em sistemas sujeitos a severos picos de pressão e vibrações.
Características Principais
- Tipo de Vedação: Possuem uma face plana com uma canaleta onde se aloja um anel O-Ring (no terminal macho), que é prensado contra a face lisa do terminal fêmea.
- Tipo de Rosca: Utilizam roscas UN/UNF retas para promover o aperto mecânico, e não para vedar.
- Material de Fabricação: Produzidos majoritariamente em aço carbono bicromatizado ou aço inoxidável.
Configurações Comuns
Os terminais ORFS variam em geometria para se adaptarem ao espaço disponível no maquinário:
| Modelo de Terminal | Descrição Visual e Aplicação |
| Macho Fixo Reto | Conexão reta com rosca externa e alojamento para o O-Ring na ponta. |
| Fêmea Giratória Reta | Porca giratória interna com face lisa interna para encaixe estanque. |
| Fêmea Curva 45° | Curvatura média para desvios suaves de mangueiras. |
| Fêmea Curva 90° | Curvatura angular fechada para espaços muito reduzidos. |
Principais Vantagens
- Zero Vazamento: O esmagamento controlado do O-Ring cria uma barreira total contra fluidos.
- Resistência a Impulsos: Suportam picos de pressão sem afrouxar.
- Manutenção Facilitada: O design de face plana permite conectar e desconectar a mangueira lateralmente, sem precisar afastar os tubos rígidos.
Se precisar de ajuda para identificar ou cotar essas peças, consulte nossa equipe, certamente eles irão encontrar o modelo correto para sua aplicação.
